Датчики температуры воздуха серии ДТС125хх во взрывозащищенном исполнении предназначены для непрерывного измерения температуры наружного воздуха, воздуха внутри помещений, температуры в системах отопления и кондиционирования (HVAC). Используются в помещениях, в том числе с нерегулируемыми климатическими условиями.
Датчик выпускается в двух вариантах корпусов – пластмассовом для стандартных условий и антивандальном металлическом, что значительно расширяет область их применения. Металлическое исполнение подходит для объектов с повышенными требованиями к надежности, таких как овощехранилища, птицефабрики, бани и сауны, промышленные предприятия. Датчики имеют маркировку 0Ех iа IIC Т1…Т6 Ga X.
Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТС.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
Преимущества
Удобный монтаж
Конструкция датчиков позволяет устанавливать их на стене либо другой плоской поверхности при помощи шурупов, винтов и других креплений.
Исполнение в металлическом корпусе
ДТС125хх в металлическом корпусе способен выдерживать высокие температуры до 200 °С. Влагоустойчив – работает в сложных условиях до 98 % влажности.
Гарантия качества
Средний срок службы датчиков составляет не менее 10 лет, что подтверждает их стабильную работу на протяжении всего жизненного цикла. Продукция произведена в России, имеет гарантию 2 года и межповерочный интервал 2 года.
Короткие сроки поставки
Срок изготовления: от 3 рабочих дней в зависимости от типа конструктивного исполнения.
Сертификация во ФГИС АРШИН
Внесение данных поверки в Государственный реестр подтверждает, что датчик соответствует установленным нормам и может использоваться в системах коммерческого и технического учета.
Технические характеристики
|
Номинально-статическая характеристика |
50М, 100М, РТ100, РТ1000, 50П, 100П. |
|
Длина монтажной части, мм |
60, 80, 100 |
|
Схема внутренних соединений проводников |
2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная |
|
Температура окружающей среды, не более |
+85 °С |
|
Степень защиты |
IP65 |
|
Диапазон измеряемых температур: |
|
|
50М, 100М |
-50…+200 °С |
|
50П, 100П |
-60…+200 °С |
|
РТ100, РТ1000 |
-30…+200 °С |
|
Класс допуска / точности |
А, В |
|
Исполнение коммутационной головки |
пластмассовая, |
|
Маркировка взрывозащиты |
0Ех iа IIC T1…T6 Ga |
|
Параметры искробезопасных электрических цепей |
Ui=30 В; Ii=200 мA; Li=0,75 мкГн; Сi=2,75 мкФ |
|
Гарантия |
2 года |
|
Межповерочный интервал |
2 года |
Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
Конструктивные исполнения датчиков
|
Конструктивное исполнение/Модель |
Выходной сигнал |
НСХ |
Класс допуска |
Схема соединения |
Диапазон измеряемых температур, °С |
Длина монтажной части |
|

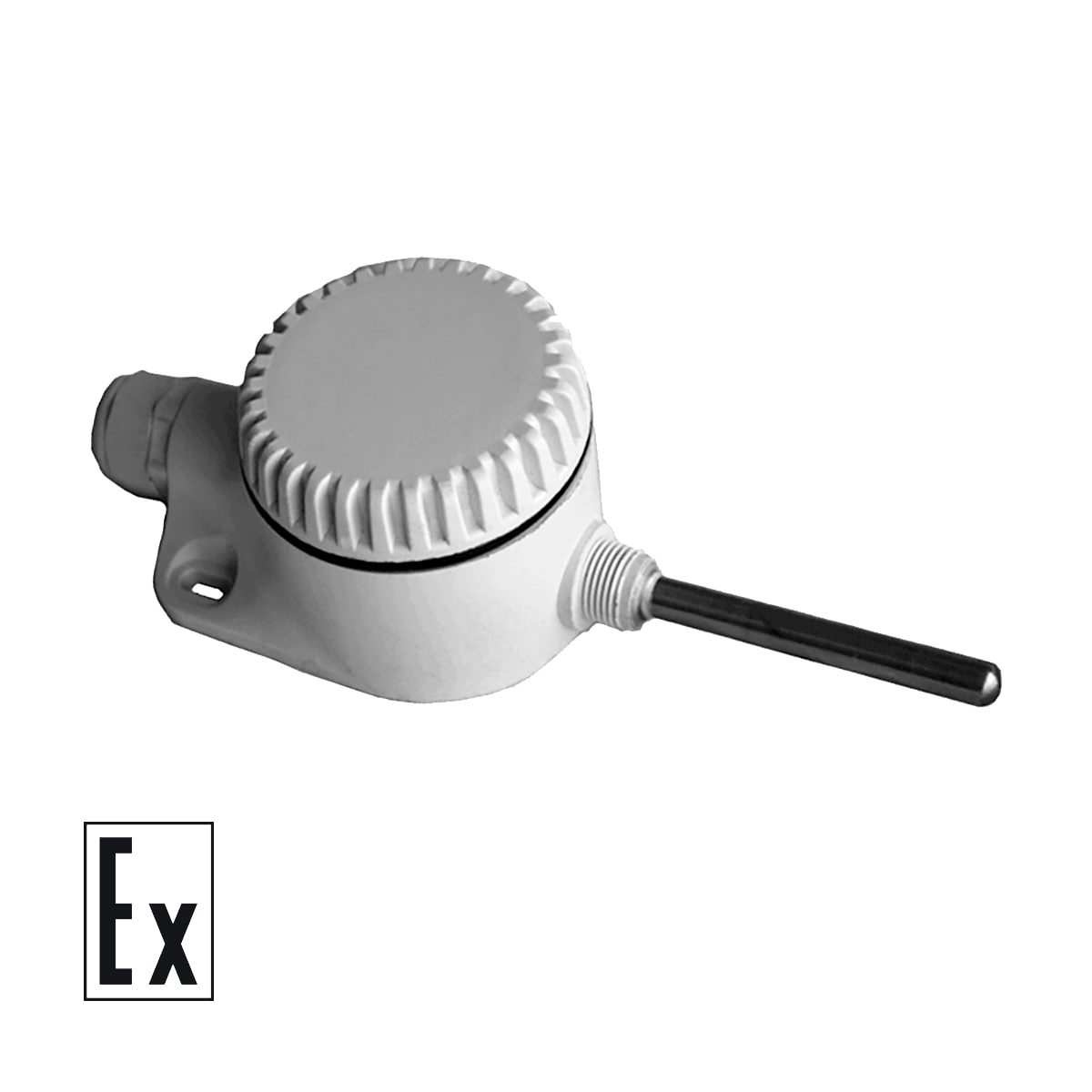

ДТС125Л |
Сопротивление |
50М, 100М |
В |
2-, 3-, 4-проводная |
-50…+100 |
60, 80, 100 |
|
50П, 100П |
A, В |
-60…+100 |
||||
|
РТ100, РТ1000 |
А |
-30…+100 |
||||
|
В |
-50…+100 |
|||||
|

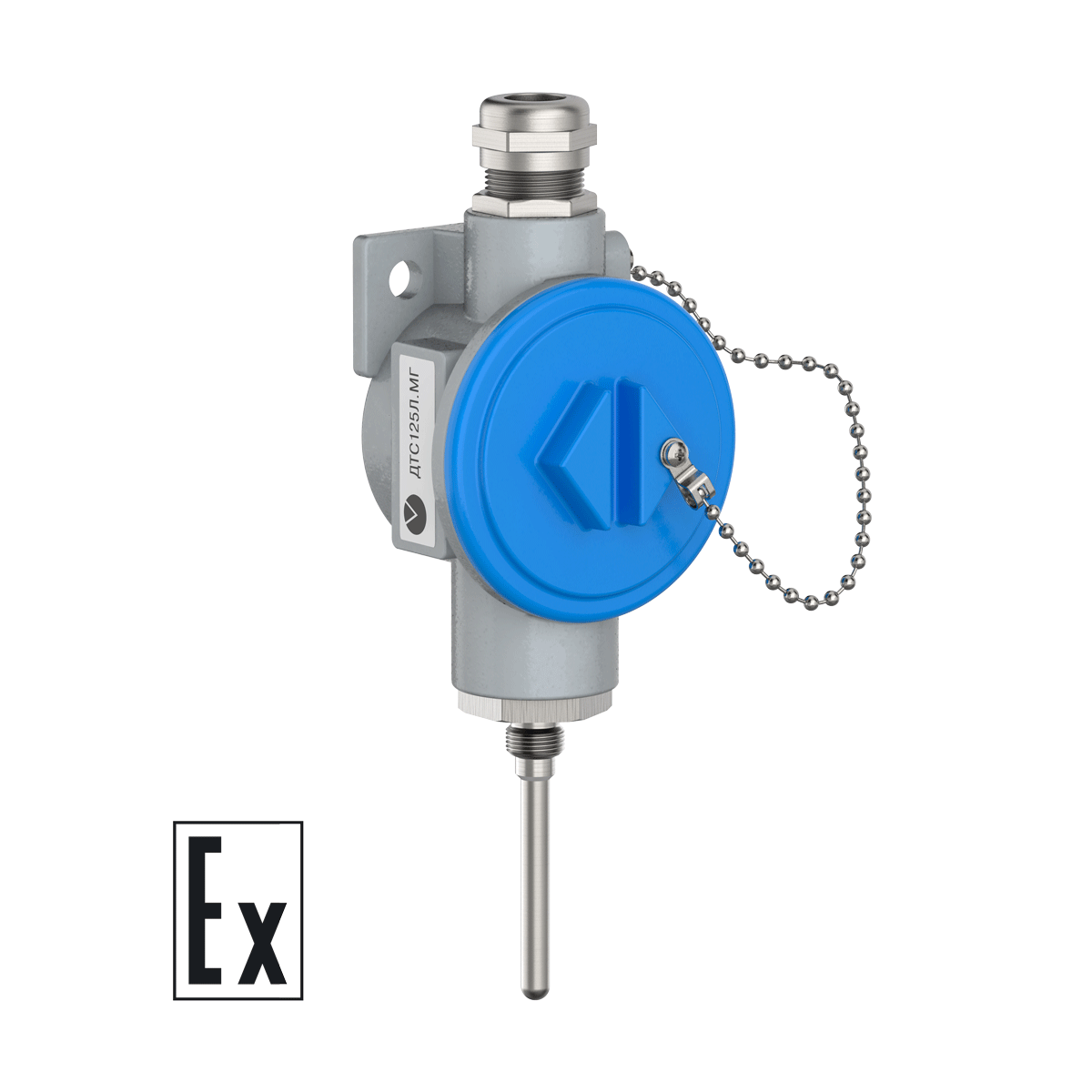

ДТС125Л.МГ |
Сопротивление |
50М, 100М |
В |
2-, 3-, 4-проводная |
-50…+200 |
60, 80, 100 |
|
50П, 100П |
A, В |
-60…+200 |
||||
|
РТ100, РТ1000 |
A, В |
-50…+200 |
