GWDH-800120.ZD3

Name: GWDH-800120.ZD3 - OWEN-ASIA
SKU: 42208
Price: 26586.00 KZT
Availability: OutOfStock

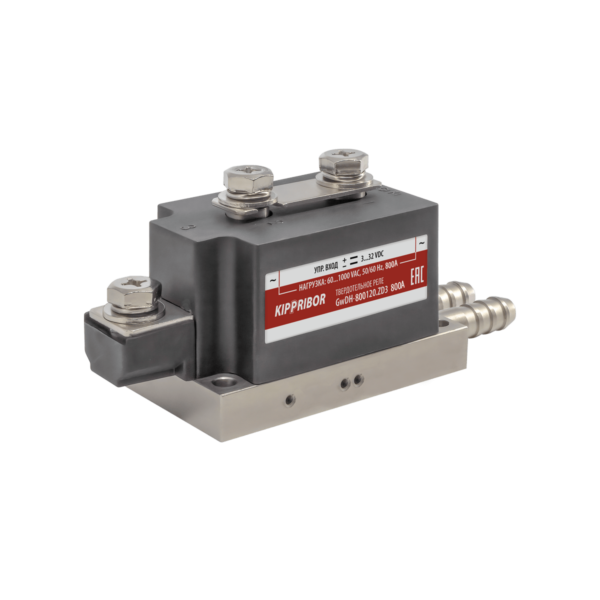

Реле твердотельное 1-ф с водяным охлаждением, тип GADH, 800 А

159 516.00₸

вы можете переключить валюту

Нет в наличии

Положите товар в корзину для оформления заказа

Гарантированная безопасное оформление заказа

Твердотельные реле GaDH специально разработаны для коммутации индуктивной нагрузки большой мощности: трансформаторы, сварочное оборудование и т.п.

ВНИМАНИЕ!Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Максимальный ток 800 А
Рекомендуемый предельный ток: резистивная нагрузка 600 А, индуктивная нагрузка 80 А
Водяное охлаждение
Вид коммутации: переход через 0
Встроенная RC-цепочка
Силовые ключи – тиристоры SCR-типа*

* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.

Параметр	Значение
Коммутируемое напряжение	60…1000 VAC
Управляющий сигнал	Дискретный сигнал напряжения 3...32 VDC
Максимальное пиковое напряжение	16 класс (1600 VAC)
Потребляемый ток вцепи управления	5…25 мА
Падение напряжения нареле в коммутируемой цепи	≤1,6 VAC
Ток утечки вкоммутируемой цепи	≤10 мА
Время переключения реле	≤10 мс (при частоте 50 Гц)

Подробнее о технических характеристиках можно узнать по ссылке

Руководство по эксплуатации

Сертификат соответствия

3D модель	Скачать
Габаритный чертеж	Скачать
