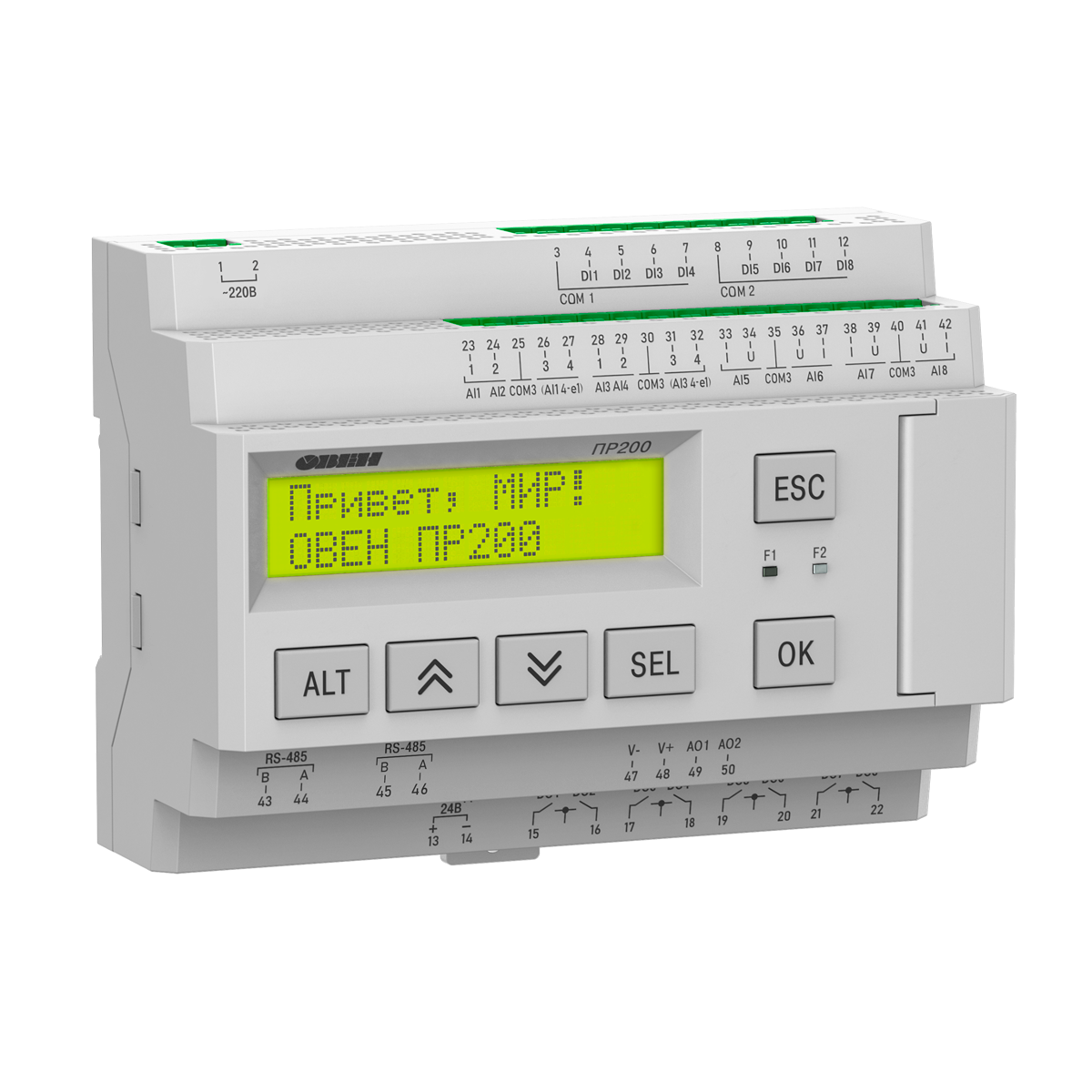

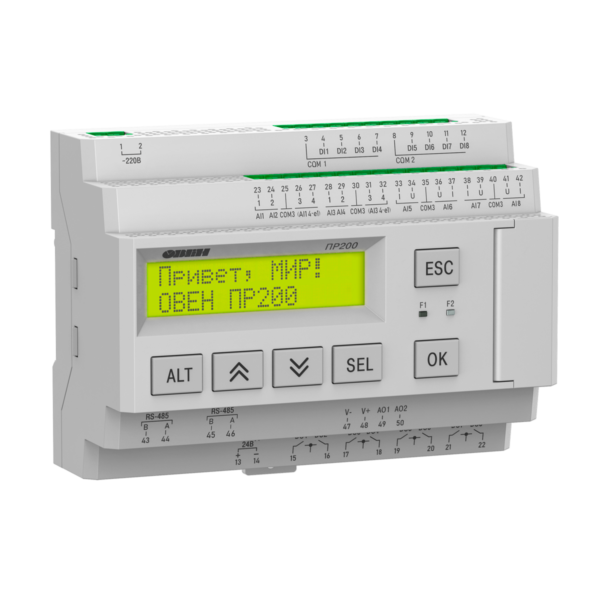

Модификация ПР200-х8 – специализированное исполнение программируемого реле ПР200 для контроля качества воды. Прибор может измерять и контролировать электропроводность (EC), солесодержание (TDS) и температуру воды в 4 точках. Основным применением являются системы обратного осмоса и контроль уровня жидкости.
Алгоритм работы прибора строится пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы. Загрузка алгоритма производится с помощью кабеля miniUSB, который идет в комплекте поставки.
Входы для измерения электропроводности могут работать в дискретном режиме. Это позволяет подключать к ним дискретные кондуктометрические датчики уровня и использовать прибор как сигнализатор и контроллер уровня воды, аналогично САУ.
Задачи
Система промышленного обратного осмоса
Сигнализатор уровня
Особенности прибора
Особенности новых модификаций ПР200-х8:
- Работа с широким спектром датчиков электропроводности и солесодержания: 0…200 мкСм/см и 0…2000 мкСм/см.
- Сигнализация и контроль уровня по кондуктометрическим датчикам.
- 4 аналоговых входа с программным выбором типа датчика и измерением: РТ1000, NTC, PTC, 4…20 мА, 0…10 В. Могут работать в режиме дискретного входа.
- Автоматическая температурная коррекция показаний качества воды.
- 8 дискретных входов и 8 дискретных выходов для подключения внешних устройств.
- 2 программно-переключаемых аналоговых выхода 4…20 мА или 0…10 В.
Общие преимущества ПР200:
- Создание собственных уникальных алгоритмов в среде OwenLogic.
- Простое увеличение количества входов/выходов c помощью 2-х ПРМ.
- До 2×RS-485 на борту с поддержкой режимов Master и Slave:
- Управление внешними устройствами по RS-485: Мх110, ПЧВ, ТРМ и т.д.
- Визуализация процессов с помощью панелей оператора.
- Интеграция в SCADA-системы и облачный сервис OwenCloud.
Модули расширения и аксессуары для ПР200-х8
|
Интерфейсная плата ПР-ИП485 |
|
|
Внешний вид |
Подключение |
|
|
|
|
Описание |
|
|
Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Максимально можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно. |
|
|
Модуль расширения ПРМ |
|
|
Внешний вид |
Подключение |
|
|
|
|
Описание |
|
|
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания. |
|
