ПР205 программируемое реле с графическим дисплеем и Ethernet

ПР205 – новое программируемое реле с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов/выходов для управления системами вентиляции, отопления, кондиционирования и др. При необходимости количество входов/выходов можно увеличить с помощью модулей расширения ПРМ.

Графический цветной экран позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации.

Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов/выходов с помощью модулей ввода/вывода Мх210, реализовывать удаленный контроль и управление оборудованием с помощью облачного сервиса OwenCloud. В ПР205 предусмотрены модификации с 2-мя интерфейсами RS-485 на борту для передачи данных на верхний уровень и управления другими элементами системы.

Алгоритм работы ПР205 строится пользователем в бесплатной среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.

Области применения

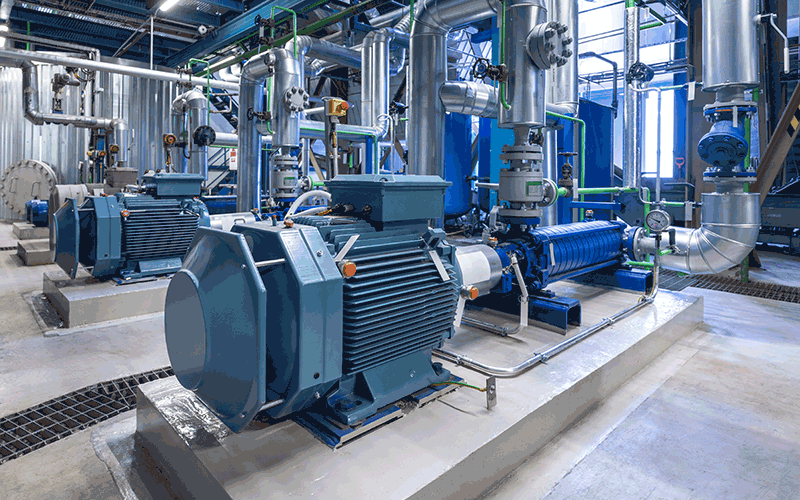

ЖКХ: ИТП, ЦТП

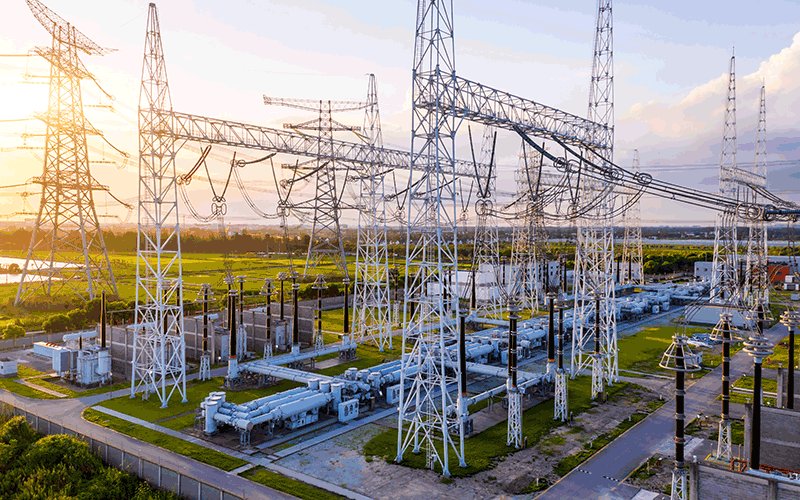

Энергетика

Автоматизация зданий

Особенности и преимущества

HMI: графический экран и кнопки

• Графический цветной экран диагональную 2,4“, 320×240.
• 6 механических кнопок с возможностью пользовательской настройки.
• 5 светодиодов: 3 сервисных, 2 пользовательских.

Оптимальная комбинация входов/выходов

• 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим.
• 3 универсальных аналоговых выхода: 4…20 мА/0…10 В.
• 6 дискретных входов (питание =24 В).
• 2 быстрых дискретных входа до 100 кГц.
• 8 дискретных выходов (Э/М реле и транзисторные ключи).

Коммуникационные возможности

• Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
  • Прямой доступ в облачный сервис OwenCloud.
  • Подключение к ПК для конфигурирования и записи программы.
  • Настройка в OWEN Configurator.
  • Визуализация процессов с помощью панелей оператора и SCADA.
  • Увеличение входов/выходов с помощью модулей Мх210.
• До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
  • Интеграция в SCADA-системы.
  • Визуализация процессов с помощью панелей оператора.
  • Увеличение входов/выходов с помощью модулей Мх110.
  • Управление внешними устройствами: ПЧВ, датчики и др.
  • Подключение к ПК для конфигурирования и записи программы.

Конструктивные особенности

• Компактный модульный корпус шириной 7 модулей.
• Съемные клеммники – для удобства монтажа.
• Быстрая замена батарейки.

Эксплуатация

• 2 модификации по питанию: ~/=24 и ~230 В.
• Увеличение каналов ввода/вывода с помощью модулей ПРМ.
• Работа в неотапливаемых помещениях: -20…+55 ºС.
• Конфигурирование и запись программы через USB, Ethernet.

Отличительные характеристики ПР205

Модули расширения ОВЕН ПРМ для ПР205

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР205:

• ПРМ-1 – для увеличения дискретных входов и выходов.
• ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
• ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР205 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР205 и модули ПРМ с разным типом питания.

Примеры применения

Управление вентиляцией

Управление отоплением и ГВС
