Трубка Перкинса (сильфонная трубка) предназначена для защиты датчика преобразователя давления или манометра от воздействий измеряемой среды.

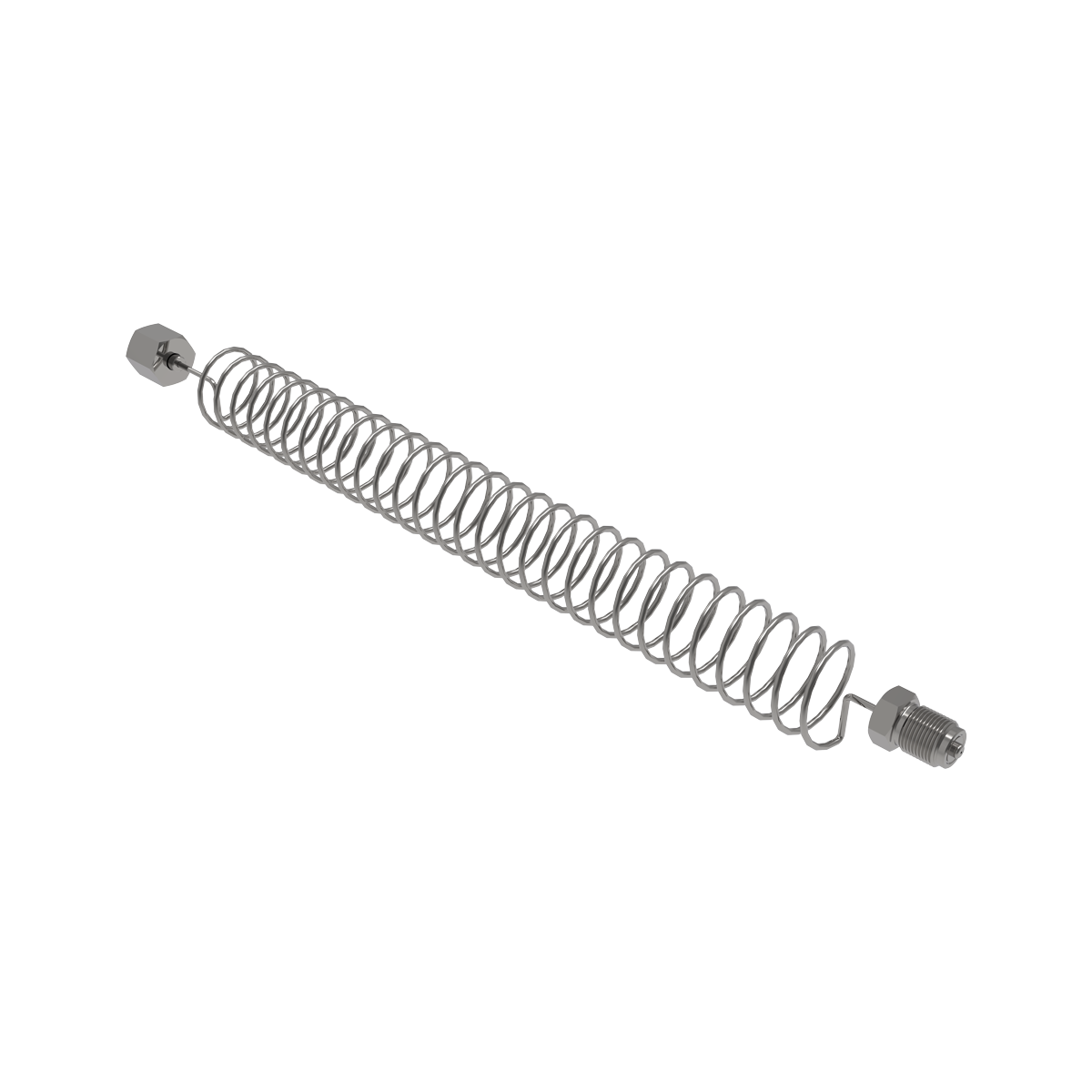

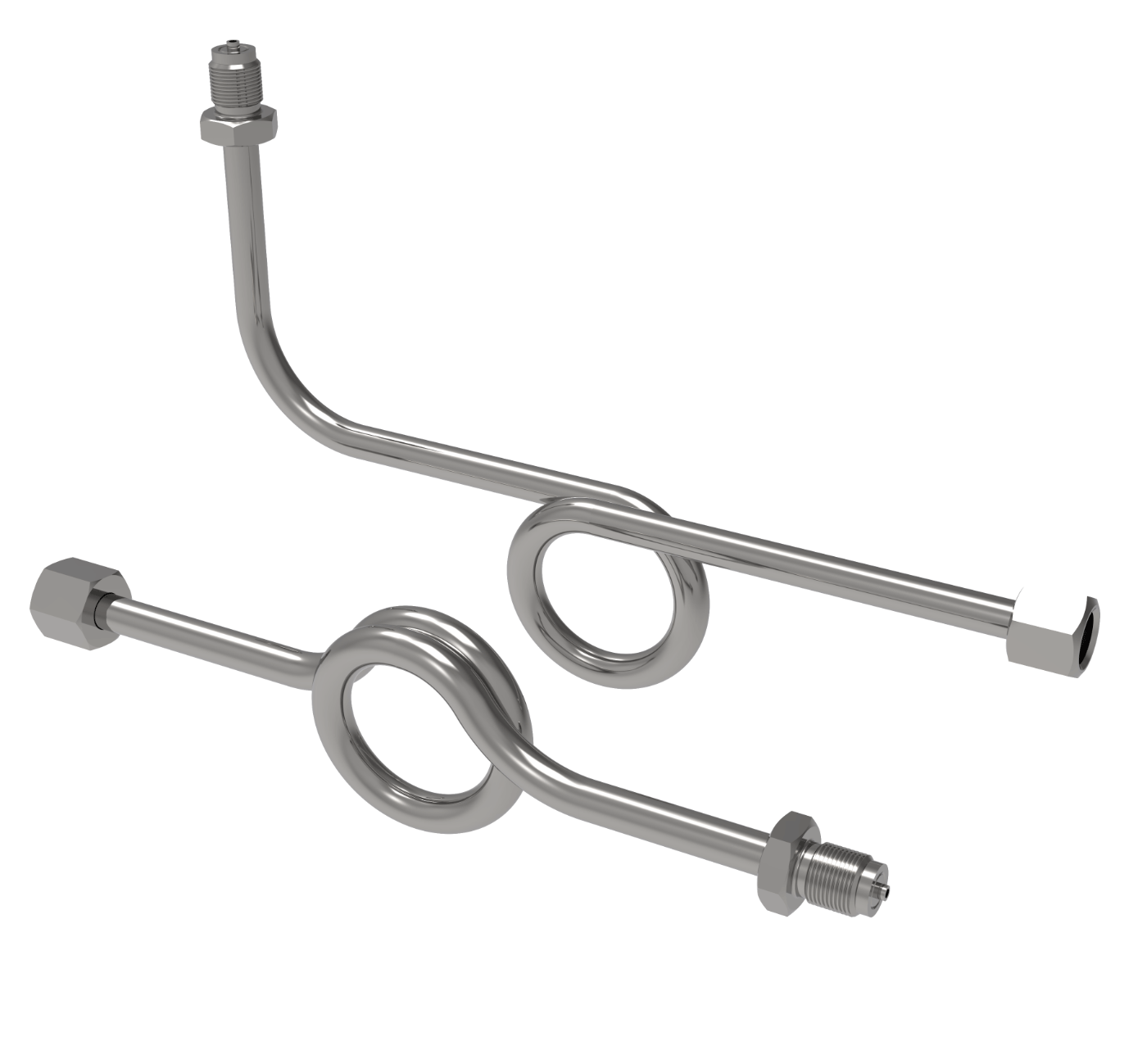

Трубки могут быть прямые, петлевые (спиральные), угловые.
Задачи использования
- Защита от перегрева.
- Защита от пульсаций (только для трубок с наличием петли).
- Удобство присоединения и расположения датчика.
Принцип работы
Перед запуском системы в эксплуатацию трубка заполняется разделяющей жидкостью (например, водой), также допускается, что разделяющей жидкостью может стать сам продукт (например, конденсирующийся пар). Температура воздуха в трубке меньше, чем температура продукта, вследствие чего в трубке скапливается конденсат, предотвращая попадание горячей измеряемой среды на датчик, преобразователь давления или манометр.
Наличие гидрозатвора в трубке также защищает датчик от скачков давления в системе, петлевая конструкция трубки способствует демпфированию гидроударов на подходе к датчику.
Трубки прямые и угловые без наличия петли (спирали) также могут служить в качестве защиты от высокой температуры измеряемой среды – за счёт отдаления измеряющего устройства от измеряемой среды и рассеивания тепла через стенки трубки в окружающее пространство.
Технические характеристики
| Рабочая среда | жидкость, пар, газ |
| Давление рабочей среды | до 20 МПа |
| Температура рабочей среды | -40…+350 °С |
| Предельные значения температур окружающего воздуха при эксплуатации | -40…+80 °С |
| Присоединение к технологической линии |
резьбовое соединение М20×1,5 или сварка |
| Присоединение к преобразователю | резьбовое соединение М20×1,5 |
| Материал |
нержавеющая сталь AISI 304 или 12Х18Н10Т |
